HỆ THỐNG TALENS XR660 TRANG BỊ BỘ LÀM MÁT CỦA PFANNENBERG TĂNG HIỆU QUẢ QUẢN LÝ TỦ ĐIỀU KHIỂN VÀ QUY TRÌNH



Vấn đề đặt ra:



TALENS XR660 là thiết bị có cấu hình xử lý đa kích thước và các loại phụ tùng trong ngành công nghiệp ô tô: bánh răng, trục khuỷu, linh kiện truyền động, trục cam... Các bộ phận động cơ có thể được xử lý nhiệt bằng laser cục bộ, định vị các khu vực cụ thể bị ảnh hưởng và tránh biến dạng nhiệt. Tất cả được tích hợp trong cùng một hệ thống, mang đến sự linh hoạt tối đa. Với công nghệ laser, hệ thống có thể làm cứng hoặc làm mềm một số thành phần trong ngành công nghiệp.



TALENS XR660 cần một bộ phận làm mát cho tủ điều khiển cùng hai thiết bị làm lạnh cho nguồn laser và quang học.



Thông tin khách hàng



TALENS Systems - công ty thuộc tập đoàn ETXE TAR và dẫn đầu về sản xuất trục khuỷu linh hoạt - là doanh nghiệp Tây Ban Nha cam kết phát triển và thương mại hóa các giải pháp cho các ứng dụng laser. Thành công đầu tiên của Talens là phát triển ứng dụng làm cứng bằng laser cho trục khuỷu. Với sự phát triển này cùng hỗ trợ kỹ thuật máy móc từ ETXE TAR, các nhân viên mở ra những biên giới mới, không chỉ mở rộng khả năng ứng dụng xử lý nhiệt bề mặt bằng laser mà còn giới thiệu các quy trình mới ứng dụng công nghệ laser.



Các yêu cầu



Để đảm bảo độ tin cậy hoạt động của laser và ngăn ngừa biến động và hư hỏng nhiệt độ, phải sử dụng bộ làm mát nguồn laser và hệ thống quang học. Nếu không có bộ làm mát, chùm tia laser sẽ không còn giữ độ chính xác ban đầu, thậm chí làm biến dạng các bộ phận của laser.



Tiêu chuẩn UL (là một chứng nhận và kiểm nghiệm chất lượng khắt khe nhất hiện nay của các sản phẩm trước khi được lưu hành trên thị trường) cũng là một trong những yêu cầu cần thiết.



Bảo vệ các linh kiện điện tử của tủ điều khiển khỏi sự cố nhiệt hoặc trục trặc và giữ cho máy móc hoạt động hiệu quả. Các thiết bị làm mát có thể sử dụng với cả nguồn điện và được chứng nhận sử dụng ở các quốc gia khác.

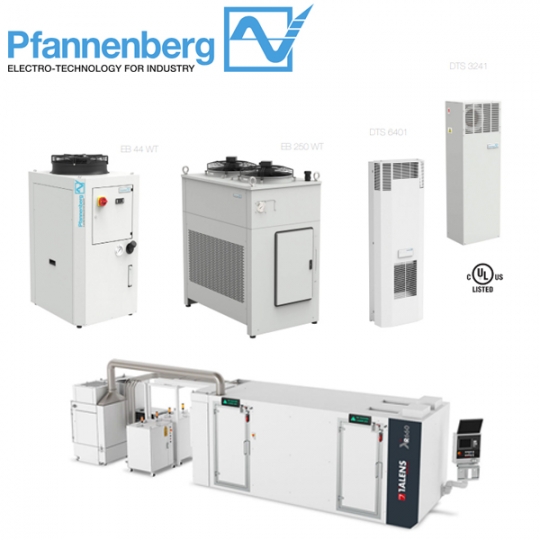

 Máy TALENS XR660 được trang bị 2 máy làm lạnh Pfannenberg và 1 bộ làm mát Pfannenberg.



Giải pháp



Cuối cùng, TALENS đã chọn Pfannenberg là nhà cung cấp chính thức các đơn vị làm mát cho tủ điện.



TALENS đã ứng dụng DTS 6401 (2.000 W) hoặc DTS 3241 (1.900 W)



Theo lời khuyên của Pfannenberg, khách hàng đã lựa chọn thêm thiết bị làm lạnh EB 44 WT UL-CUS (4,4 KW) và EB 250 WT UL-CUS (25 kW).



Thiết bị đầu tiên cung cấp công suất 4,4 kW được trang bị mạch thủy lực, được thiết kế phù hợp với các ứng dụng laser. Hơn nữa, thiết bị hoạt động với nước khử ion có nhiệt độ 27-33°C cùng tốc độ dòng chảy 20 lít / phút.



Thiết bị thứ hai cung cấp công suất 25 kW và hoạt động với nước máy 20-22 ° C trong khi nhiệt độ môi trường xung quanh là 25 ° C. Tốc độ dòng chảy đảm bảo là 130 lít / phút.



Cả hai thiết kế của thiết bị đều sử dụng các thành phần tiên tiến với mục tiêu kép là đảm bảo tối đa hiệu suất và tối ưu năng lượng. Hơn nữa, cả hai đều đạt tiêu chuẩn UL và đáp ứng các tiêu chí đề ra.



Tóm lược quá trình ứng dụng thiết bị của Pfannenberg vào hệ thống và kết quả:

Nhiệm vụ: Quản lý nhiệt của cả tủ điều khiển và quy trình.



Ứng dụng: Làm cứng các dải cho trục khuỷu bằng laser



Giải pháp: DTS 6401 (DTS 3241 tại Anh và Mỹ) + EB 250 WT UL-CUS + EB 44 WT UL-CUS



Yếu tố thành công

• Dịch vụ hỗ trợ toàn thế giới

• Danh mục của bộ làm mát đa dạng

• Tính linh hoạt của các giải pháp làm lạnh tùy chỉnh
