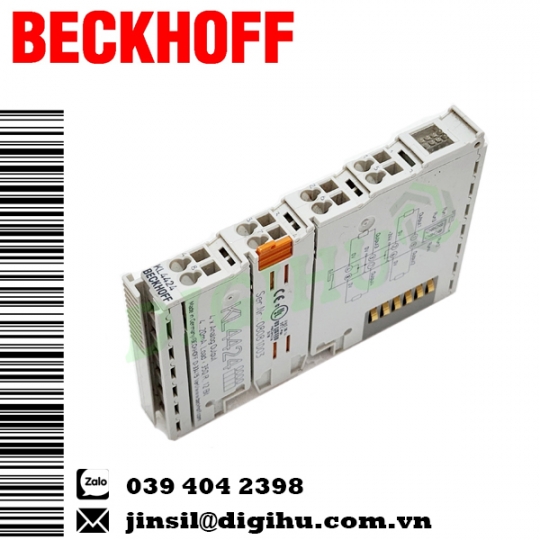

KL4424 Beckhoff ,2-channel analog output terminal
LIÊN HỆ VÀ BÁO GIÁ CHI TIẾT
SALE DIGIHU VIETNAM
Mail: jinsil@digihu.com.vn
Trực tiếp Zalo: 039 404 2398
KL4424 2-channel analog output terminal 4…20mA, 12 bit (Code: KL4022)
Thiết bị đầu cuối đầu ra tương tự KL4424 tạo tín hiệu trong phạm vi từ 4 đến 20 mA. Nguồn được cung cấp cho cấp xử lý với độ phân giải 12 bit và được cách ly về điện. Giai đoạn đầu ra được cung cấp bởi nguồn cung cấp 24 V. Trong KL4424, bốn đầu ra là phiên bản 2 dây.
Bến xe buýt có tiềm năng chung. Các tiếp điểm nguồn được kết nối thông qua. Điểm nối đất tham chiếu của các đầu ra là tiếp điểm nguồn 0 V. Các đèn LED cho biết việc trao đổi dữ liệu với Bus Coupler.
| Technical data | KL4424 |
|---|---|
| Technology | single-ended |
| Number of outputs | 4 |
| Power supply | 24 V DC via power contacts (alternative 15 V DC with power supply terminal KL9515) |
| Signal current | 4…20 mA |
| Load | < 350 Ω (short-circuit proof) |
| Output error | < ±0.1 % (relative to end value) |
| Resolution | 12 bit |
| Conversion time | ~ 4 ms |
| Electrical isolation | 500 V (K-bus/signal voltage) |
| Current consumption power contacts | typ. 60 mA + load |
| Current consumption K-bus | typ. 20 mA |
| Bit width in the process image | output: 4 x 16 bit data (4 x 8 bit control/status optional) |
| Weight | approx. 75 g |
| Operating/storage temperature | 0…+55 °C/-25…+85 °C |
| Relative humidity | 95 %, no condensation |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Protect. rating/installation pos. | IP20/variable |
| Pluggable wiring | for all KSxxxx Bus Terminals |
| Approvals/markings | CE, UL, ATEX, IECEx, DNV GL, cFMus |
| Ex marking | ATEX: II 3 G Ex nA IIC T4 Gc IECEx: Ex ec IIC T4 Gc cFMus: Class I, Division 2, Groups A, B, C, D Class I, Zone 2, AEx ec IIC T4 Gc |
